Seguimos con la serie de Artículos relativos al diseño PASO A PASO de un Race Car; vimos anteriormente, el primero de ellos, consistente en calcular las velocidades máximas del coche que se quería diseñar: aquí lo tenéis: https://www.graining.es/diseno-paso-a-paso-de-un-race-car-1-introduccion-velocidades-en-curvas/

Si lo habéis leído y si no lo recomendamos, el diseño preliminar del coche era muy muy sencillo; en esta ocasión y en este nuevo Artículo, vamos a ir a más, como no podía ser de otra manera:

Vamos a calcular sobre el mismo coche aunque sea un diseño muy sencillo e inicial, los pesos de cada rueda (por masa y por aero) en cualquier curva; esto, entre otras cosas y en otros Artículos, nos permitirá calcular el coeficiente de fricción de cada rueda basándonos en el modelo famoso de Pacejka.

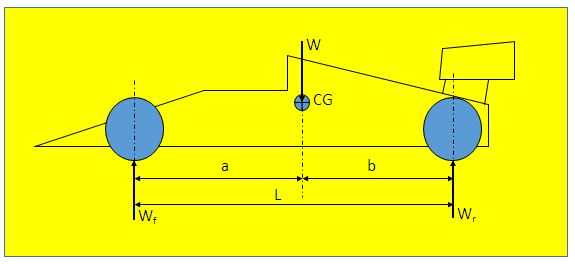

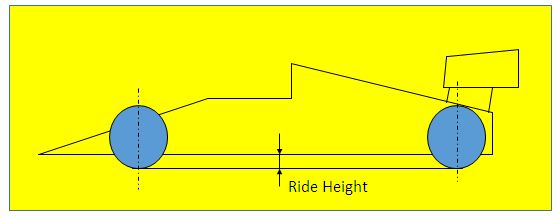

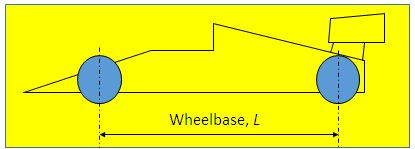

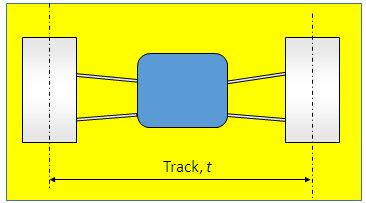

Definamos primero una serie de medidas y demás:

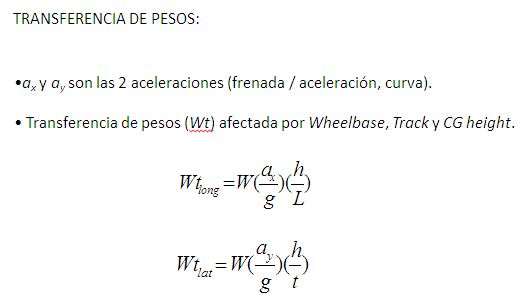

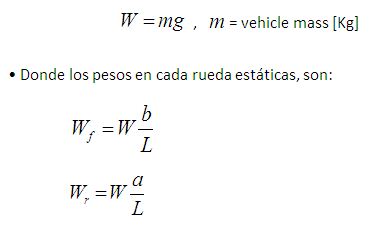

Estas expresiones, son válidas para nuestro primer e inicial diseño de coche ya que no disponemos todavía de suspensión. Estas expresiones dan como resultado los pesos de cada rueda en diferentes actitudes:

  • Aceleración.
  • Frenada.
  • Cualquier curva.

Ello permitirá como decíamos antes, en otros Artículos, calcular la capacidad de grip o agarre de cada neumático, en función de los coeficientes de fricción; estos coeficientes los calcularemos mediante el modelo Pacejka del neumático.

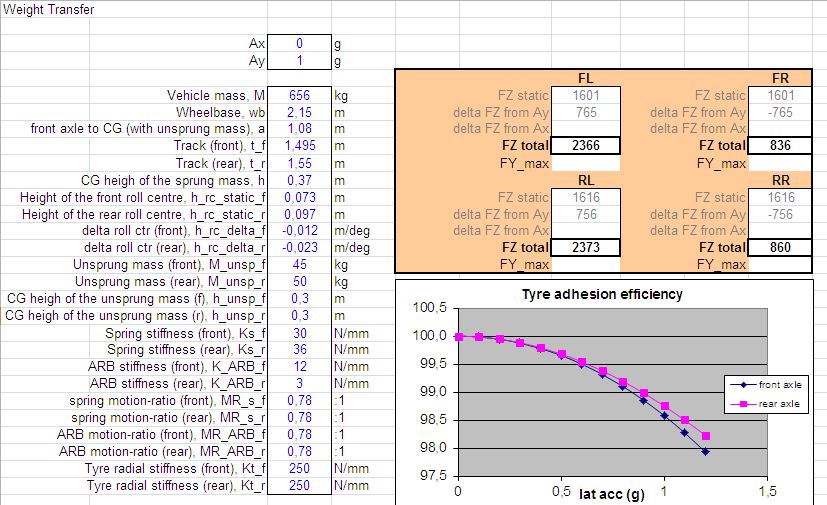

A continuación, os ponemos un enlace para que os DESCARGUÉIS GRATUITAMENTE, UNA PLANTILLA EXCEL, PARA CALCULAR ESTAS TRANSFERENCIAS DE PESOS PARA CUALQUIER ACELERACIÓN; la plantilla en cuestión, ya lo veréis, sirve para calcular las transferencias del coche también INCLUYENDO LA SUSPENSIÓN; de esta forma, ya la tenéis a vuestra disposición para otros Artículos de esta serie:

Link para download la plantilla Excel: load-transfer-2

Esperamos que os haya gustado y a por más, en breve.
